Вид климатического исполнения _________ У2 ГОСТ 15150-69
Рабочая среда __________________________ Природный газ
Рабочее давление _______________________0,6МПа.
Выходное давление _____________________2-3кПа.
Марка регулятора ______________________ Venio-А-15;А-35
Гарантийный срок эксплуатации _________18 месяцев.
Срок эксплуатации ______________________ до 30 лет.
Рабочая среда __________________________ Природный газ
Рабочее давление _______________________0,6МПа.
Выходное давление _____________________2-3кПа.
Марка регулятора ______________________ Venio-А-15;А-35
Гарантийный срок эксплуатации _________18 месяцев.
Срок эксплуатации ______________________ до 30 лет.
необходимы для осуществления понижения входного давления до необходимого уровня для последующего корректного осуществления работы оборудования перед которыми оно установлено.

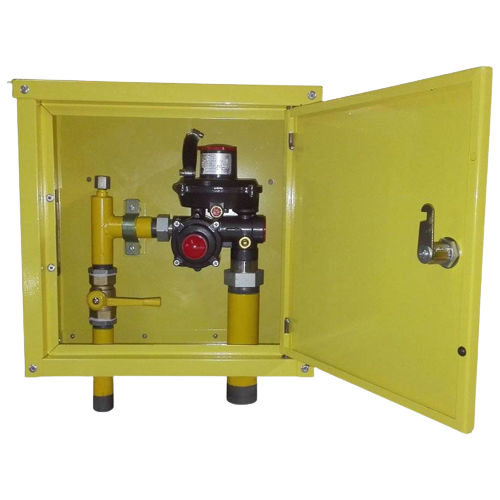

В конструкцию ГРПШ входит: кран шаровый на входе, регулятор Venio, кран шаровый на выходе.
Конструктивно в регуляторе газа Venio уже входит: фильтр, предохранительный и сбросной клапаны. В связи с этим дополнительно устанавливать данные элементы не обязательно, однако при техническом задании заказчика мы можем доустановит манометры на входе и на выходе, фильтр газа перед регулятором, предохранительный сбросной клапан.
ГРПШ-Venio купить возможно в компании ООО "СарГазПрофи" по выгодной цене.
ГРПШ-VENIO-А-15, ГРПШ-VENIO-А-35
Модификации:
-с одной линией редуцирования
-с двумя линиями редуцирования
- утепленного исполнения
- с газовым и электрическим обогревом.
-с одной линией редуцирования
-с двумя линиями редуцирования
- утепленного исполнения
- с газовым и электрическим обогревом.
Преимущества:
-полностью окрашен порошковой краской.
-устойчивая работа в холодных и жарких климатических условиях.
-надежные комплектующие и качественный процесс выполнения сборки.
-полностью окрашен порошковой краской.
-устойчивая работа в холодных и жарких климатических условиях.
-надежные комплектующие и качественный процесс выполнения сборки.
Функциональная схема ГРПШ-Venio A-15(35)
Основное оборудование
-Регуляторы давления - 1шт
-Запорная арматура - 2шт
Документация
-Паспорт на изделие 1шт
-Руководство по эксплуатации 1шт
-Сертификаты, паспорта и документация на комплектующие 1 комп.
-Регуляторы давления - 1шт
-Запорная арматура - 2шт
Документация
-Паспорт на изделие 1шт
-Руководство по эксплуатации 1шт
-Сертификаты, паспорта и документация на комплектующие 1 комп.
Домовые газорегуляторные установки ГРПШ-VENIO-А-15, ГРПШ-VENIO-А-35
| Наименование параметра или размера | ГРПШ-10- на VENIO-A-15 | ГРПШ-10 на VENIO-A-35 |
| Рабочая среда | Природный газ по ГОСТ 5542-2014 | |
| Наименьшее входное давление, Рвх., МПа Наибольшее входное давление, Рвх., МПа | 0,05 0,6 | |
| Пределы регулирования номинальных значений настройки выходного давления, Рвых., кПа | 2…3 | |
| Точность регулирования, % кПа от верхнего предела настройки Рвых. | ±10 | |
| Класс точности, % | ±10 | |
| Диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа | 2,4…3,5 | |
| Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа - при повышении выходного давления - при понижении выходного давления | (3,5...4,5)Рвых (1,2...2,2)Рвых | |
| Погрешность срабатывания ПЗК от номинального значения настройки, % - при повышении выходного давления - при понижении выходного давления | ±5 ±5 | |
| Степень герметичности рабочего и запорного клапанов | Класс «А» по ГОСТ Р 54808-2011 | |
| Температура окружающей среды, °С | от минус 40 ºС до + 60 ºС | |
| Присоединительные размеры: - входного патрубка - выходного патрубка | Сварное ГОСТ 16037-80 DN G¾ - В (20мм), DN G1¼ - В (32мм), | |
| Расположение входного и выходного патрубков | Осевое (горизонтальное) | |
| Габаритные размеры, мм, не более | 335х180х250 | |
| Масса, кг, не более | 20 | |
Технические характеристики
ГРПШ-VENIO-А-15, ГРПШ-VENIO-А-35
с основной и резервной линией редуцирования необходима для осуществления понижения входного давления до необходимого уровня для последующего корректного осуществления работы оборудования перед которыми оно установлено. ГРПШ используются в системах газоснабжения сельских и городских населенных пунктах, объектах промышленного и сельскохозяйственного назначения, и т.д.
За счет установленного в ГРПШ ПЗК (предохранительно-запорный клапана) происходит отключения подачи газа по трубопроводу, как только осуществляется изменения давления газа в заданном узле при достижении нижней или верхней границы точки настройки предохранительно-запарного клапана.
В конструкцию ГРПШ возможно предусмотреть установку фильтра газового необходимого для осуществления очистки (от механических примесей, окалин после установки ГРПШ или иных работ при монтаже газового оборудования) поступающего газа потребителю. Так же имеется возможность запроектировать в конструкцию ГРПШ контрольно-измерительные приборы(КИП).
В состав КИПа для ГРПШ входят манометры и напоромеры, они необходимы для точного отслеживания перемены давления газа, что дает возможность четко контролировать все изменяя подаваемого газа по трубопроводу.
На газопроводе после входного крана и регулятора давления газа запроектированы специальные продувочные трубопроводы.
Модификации:
-с одной линией редуцирования с байпасом
-с двумя линиями редуцирования
- утепленного исполнения
- с газовым и электрическим обогревом.
Преимущества:
-полностью окрашен порошковой краской.
-устойчивая работа в холодных и жарких климатических условиях.
-надежные комплектующие и качественный процесс выполнения сборки.
Основное оборудование:
-Регуляторы давления - 2шт
-Запорная арматура - 4шт
-Фильтр газовый - 2шт
-Предохранительный запорный клапан - 2шт
-Предохранительные сбросной клапан - 1шт
-Манометры на входе и выход - 1 комп.
Документация:
-Паспорт на изделие 1шт
-Руководство по эксплуатации 1шт
-Сертификаты, паспорта и документация на комплектующие 1 комп.
ГРПШ-VENIO-А-15, ГРПШ-VENIO-А-35 купить возможно в компании ООО "СарГазПрофи" по выгодным ценам на рынке
За счет установленного в ГРПШ ПЗК (предохранительно-запорный клапана) происходит отключения подачи газа по трубопроводу, как только осуществляется изменения давления газа в заданном узле при достижении нижней или верхней границы точки настройки предохранительно-запарного клапана.
В конструкцию ГРПШ возможно предусмотреть установку фильтра газового необходимого для осуществления очистки (от механических примесей, окалин после установки ГРПШ или иных работ при монтаже газового оборудования) поступающего газа потребителю. Так же имеется возможность запроектировать в конструкцию ГРПШ контрольно-измерительные приборы(КИП).
В состав КИПа для ГРПШ входят манометры и напоромеры, они необходимы для точного отслеживания перемены давления газа, что дает возможность четко контролировать все изменяя подаваемого газа по трубопроводу.
На газопроводе после входного крана и регулятора давления газа запроектированы специальные продувочные трубопроводы.
Модификации:
-с одной линией редуцирования с байпасом
-с двумя линиями редуцирования
- утепленного исполнения
- с газовым и электрическим обогревом.
Преимущества:
-полностью окрашен порошковой краской.
-устойчивая работа в холодных и жарких климатических условиях.
-надежные комплектующие и качественный процесс выполнения сборки.
Основное оборудование:
-Регуляторы давления - 2шт
-Запорная арматура - 4шт
-Фильтр газовый - 2шт
-Предохранительный запорный клапан - 2шт
-Предохранительные сбросной клапан - 1шт
-Манометры на входе и выход - 1 комп.
Документация:
-Паспорт на изделие 1шт
-Руководство по эксплуатации 1шт
-Сертификаты, паспорта и документация на комплектующие 1 комп.
ГРПШ-VENIO-А-15, ГРПШ-VENIO-А-35 купить возможно в компании ООО "СарГазПрофи" по выгодным ценам на рынке
| Наименование параметра или размера | ГРПШ-10- на VENIO-A-15 | ГРПШ-10 на VENIO-A-35 |
| Рабочая среда | Природный газ по ГОСТ 5542-2014 | |
|
Наименьшее входное давление, Рвх., МПа
Наибольшее входное давление, Рвх., МПа |
0,05
0,6 |
|
| Пределы регулирования номинальных значений настройки выходного давления, Рвых., кПа | 2…3 | |
| Точность регулирования, % кПа от верхнего предела настройки Рвых. | ±10 | |
| Класс точности, % | ±10 | |
| Диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа | 2,4…3,5 | |
| Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа - при повышении выходного давления - при понижении выходного давления | (3,5...4,5)Рвых (1,2...2,2)Рвых | |
| Погрешность срабатывания ПЗК от номинального значения настройки, % - при повышении выходного давления - при понижении выходного давления | ±5 ±5 | |
| Степень герметичности рабочего и запорного клапанов | Класс «А» по ГОСТ Р 54808-2011 | |
| Температура окружающей среды, °С | от минус 40 ºС до + 60 ºС | |
|
Присоединительные размеры:
- входного патрубка - выходного патрубка |
Сварное ГОСТ 16037-80
DN G¾ - В (20мм), DN G1¼ - В (32мм), |
|
| Расположение входного и выходного патрубков | Осевое (горизонтальное) | |
| Габаритные размеры, мм, не более | 335х180х250 | |
| Масса, кг, не более | 20 | |
Функциональная схема ГРПШ-VENIO-А-15, ГРПШ-VENIO-А-35
